Szczegóły Produktu:
|
| Gwarancja: | 2 lata na airend, 1 rok na części zamienne | Typ terminala: | Dwa etapy |
|---|---|---|---|
| silnik: | PO POŁUDNIU | Pojemność powietrza: | 60,0-43,0M3/min |
| Ciśnienie robocze: | 0,7-1,3 MPa | Zalety: | Niska prędkość i wysoka wydajność dzięki Low-Energy |
| High Light: | Sprężarka śrubowa PM 2,2-stopniowa sprężarka śrubowa 380 KM,sprężarka powietrza o zmiennej częstotliwości 43 m3 / min |
||

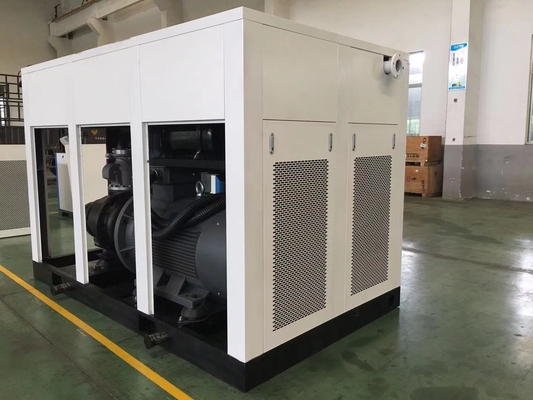

Dwustopniowa sprężarka PM 380 KM
Dwustopniowa sprężarka powietrza o zmiennej częstotliwości z magnesami trwałymi to proces sprężania, wchodzący w pierwszy stopień sprężania, a następnie w drugi stopień sprężania.Przy tej samej mocy wydajność gazu pierwszego stopnia sprężania wynosi do 15%, a efekt oszczędności energii może sięgać 20-50%.
|
Model |
Moc (KW) |
Ciśnienie (MPa) |
Wydajność (m3 / min) |
Średnica rury |
waga (kg) |
Wymiar (mm) |
|
HVV30 |
22 |
0,7-1,3 |
4,3-2,7 |
G1-1/2 |
650 |
1500*1000*1350 |
|
HVV40 |
30 |
0,7-1,3 |
6,0-3,9 |
G1-1/2 |
700 |
1500*1000*1350 |
|
HVV50 |
37 |
0,7-1,3 |
7,1-5,4 |
G1-1/2 |
750 |
1500*1000*1350 |
|
HVV60 |
45 |
0,7-1,3 |
10,0-6,8 |
G2 |
1250 |
2100*1300*1650 |
|
HVV75 |
55 |
0,7-1,3 |
13,0-7,5 |
G2 |
1300 |
2100*1300*1650 |
|
HVV100 |
75 |
0,7-1,3 |
15,5-10,2 |
G2 |
1350 |
2100*1300*1650 |
|
HVV125 |
90 |
0,7-1,3 |
19,8-14,0 |
DN80 |
2700 |
2500*1650*1900 |
|
HVV150 |
110 |
0,7-1,3 |
24,0-16,0 |
DN80 |
2800 |
2500*1650*1900 |
|
HVV180 |
132 |
0,7-1,3 |
27,5-19,0 |
DN80 |
3000 |
2500*1650*1900 |
|
HVV220 |
160 |
0,7-1,3 |
33,0-22,5 |
DN80 |
4300 |
3000*1900*1950 |
|
HVV250 |
185 |
0,7-1,3 |
39,0-27,5 |
DN80 |
4400 |
3000*1900*1950 |
|
HVV270 |
200 |
0,7-1,3 |
43,5-31,5 |
DN100 |
5000 |
3600*2200*2200 |
|
HVV300 |
220 |
0,7-1,3 |
51,5-35,5 |
DN100 |
5500 |
3600*2200*2200 |
|
HVV340 |
250 |
0,7-1,3 |
54,0-38,0 |
DN125 |
6000 |
3600*2200*2200 |
|
HVV380 |
280 |
0,7-1,3 |
60,0-43,0 |
DN125 |
6800 |
4000*2300*2300 |
|
HVV420 |
315 |
0,7-1,3 |
65,0-50,5 |
DN125 |
7000 |
4000*2300*2300 |
|
HVV480 |
355 |
0,7-1,3 |
75,0-55,0 |
DN150 |
8500 |
4200*2200*2350 |
|
HVV540 |
400 |
0,7-1,3 |
84,0-61,0 |
DN150 |
9000 |
4200*2200*2350 |
Zaleta dwustopniowej sprężarki PM
1. Hierarchiczna kompresja w celu zaoszczędzenia pracy nad kompresją
Dzięki dwuetapowemu procesowi serii oryginalny jednoetapowy proces kompresji jest podzielony na dwa procesy kompresji.Takie ustawienie procesu może zmniejszyć stosunek każdego jednoetapowego procesu kompresji, co może skutecznie zmniejszyć kompresję i kompresję każdej śruby stopnia.Wymagana moc napędu.
W procesie idealnego sprężania gazu suma mocy potrzebnej do jednostopniowego przesyłu ciśnienia i mocy potrzebnej do sprężania wielostopniowego jest równa, ale w rzeczywistym procesie sprężania, ze względu na szereg czynników, takich jak moc przesyłu utrata sprzęgła, współczynnik tarcia łożyska i lepkość chłodziwa Wraz ze wzrostem przyłożonej siły generowana jest bezużyteczna moc przekraczająca ten sam stosunek, dzięki czemu bezużyteczna moc w rzeczywistym procesie sprężania może zostać zmniejszona poprzez zmniejszenie współczynnik kompresji każdego stopnia, tak aby suma mocy wymaganej do kompresji wielostopniowej była mniejsza niż w przypadku kompresji jednostopniowej. Wymagana moc.
2. Ciepły olej pośredni chłodzi i obniża temperaturę gazu wchodzącego do następnego etapu.
Cały proces sprężania gazu jest w rzeczywistości procesem tarcia między gazem a ruchomymi częściami i ściskania przez niego.
W obecności tarcia temperatura gazu wzrośnie z powodu tarcia i nieuchronnie pojawi się trend kont cieni.Ta część energii zostanie uwolniona w postaci siły w stałej objętości sprężania powietrza poprzez zwiększenie własnego ciśnienia.Wzrost temperatury gazu zwiększa ciśnienie samego gazu podczas procesu sprężania i zwiększa stopień sprężania.
Dlatego konieczne jest dołożenie dodatkowej mocy do napędzania sprzętu w celu zmniejszenia ciśnienia powietrza do pożądanej wartości ciśnienia.Dlatego dwustopniowa sprężarka śrubowa jest wyposażona w kurtynę wtrysku chłodziwa.
